SUNNSupport Tech
Nous vous recommandons de confier les interventions techniques de votre vélo à votre revendeur SUNN.
L’opération de remplacement des roulements nécessite une bonne maitrise ainsi qu’un outillage spécifique et adapté. La garantie du cadre ne pourra pas s’appliquer si un montage non-conforme des articulations est constaté.

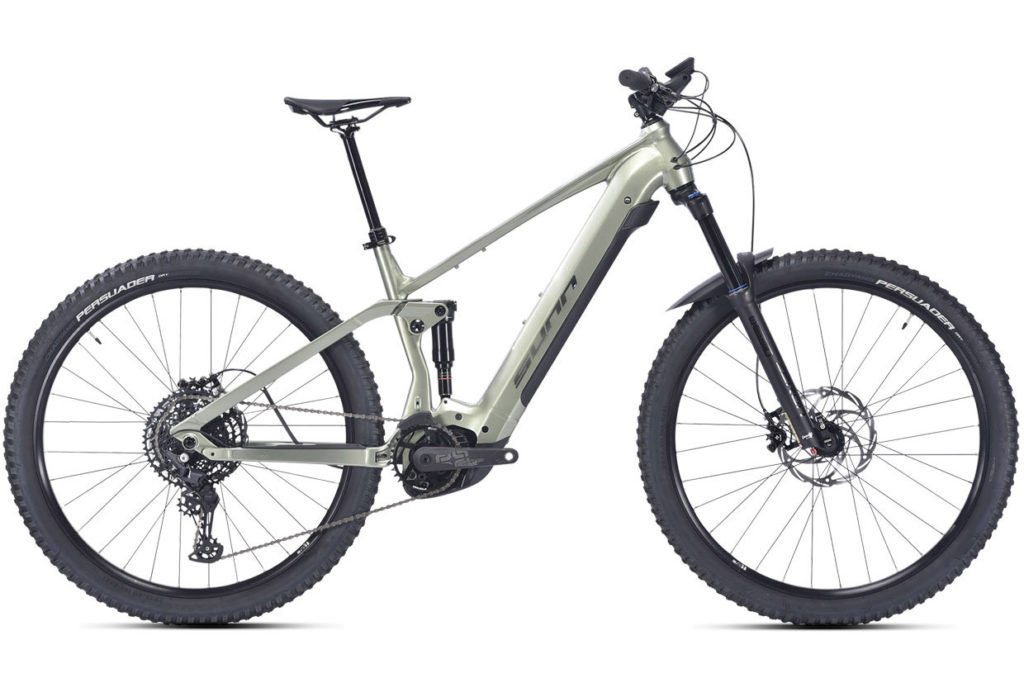

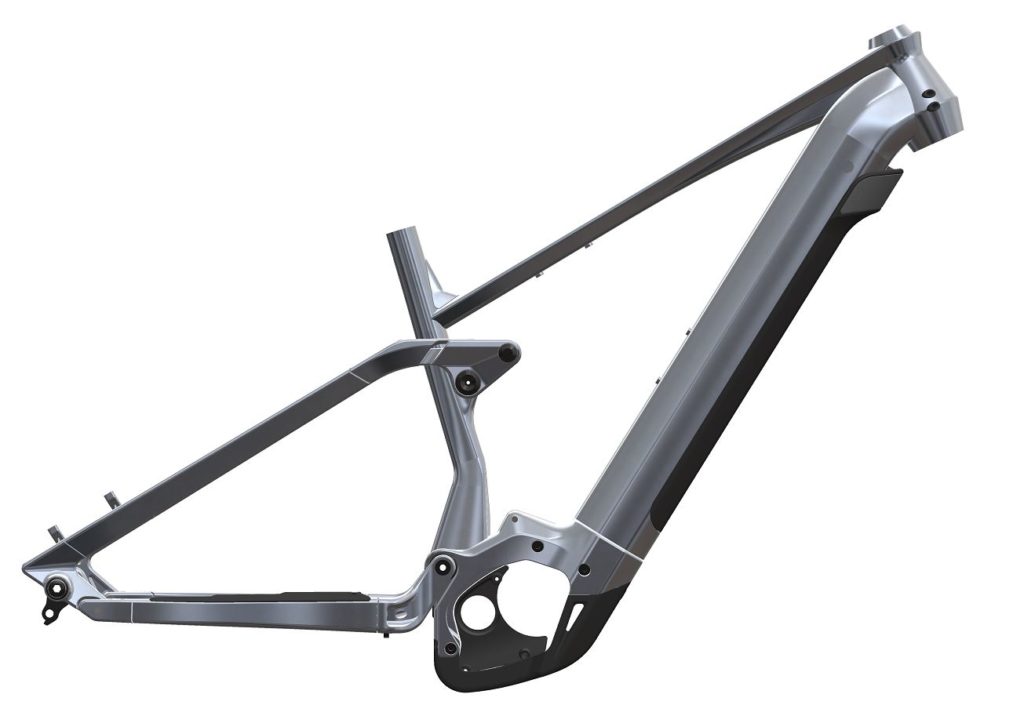

Références | Désignations |
|---|---|
Fourche | 555 > 575mm |
Moteur | BOSCH PERFORMANCE CX |
Batterie | BOSCH 625WH |
Amortisseur | TRUNNION AIR 185X55mm / ENTRETOISE 8X20mm / COMPATIBLE PIGGY BACK / DEBATTEMENT 140MM (non compatible ressort) |
Patte de dérailleur | SRAM UDH |
Axe de roue arrière | M12X1.0PX180MM / MOYEU 148X12MM |
Jeu de direction | ZS44 – ZS56 |
Tige de selle | 31.6MM / COLLIER 34.9MM |
Pneu | 29X2.50 MAX |
Disque | POST MOUNT 180MM / COMPATIBLE 203MM |

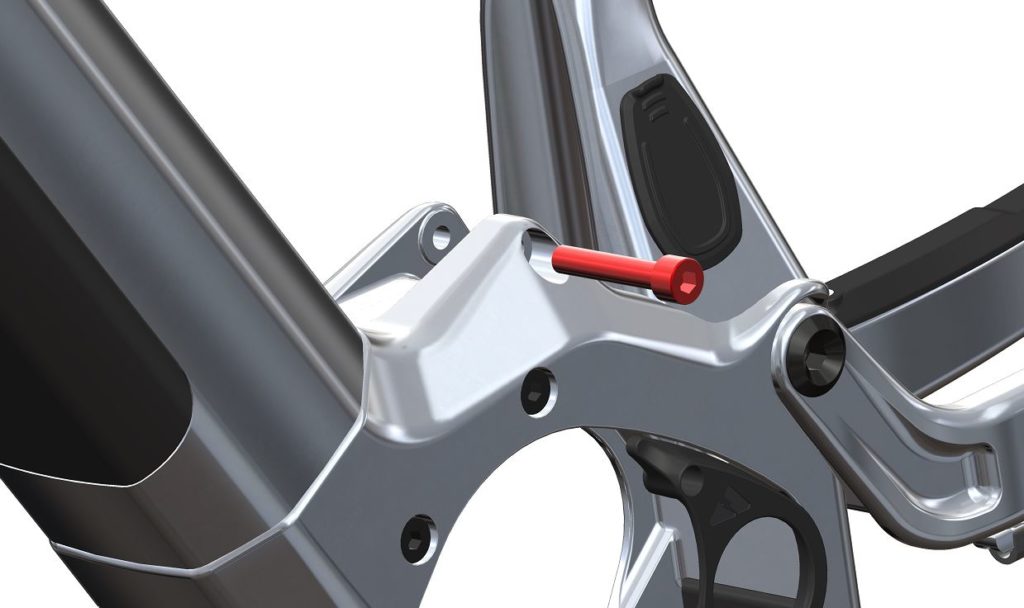

Fixation amortisseur - Triangle avant
Références | Désignations | Quantités |
|---|---|---|
C1357800 | AXE M8X1.25P | 1 |

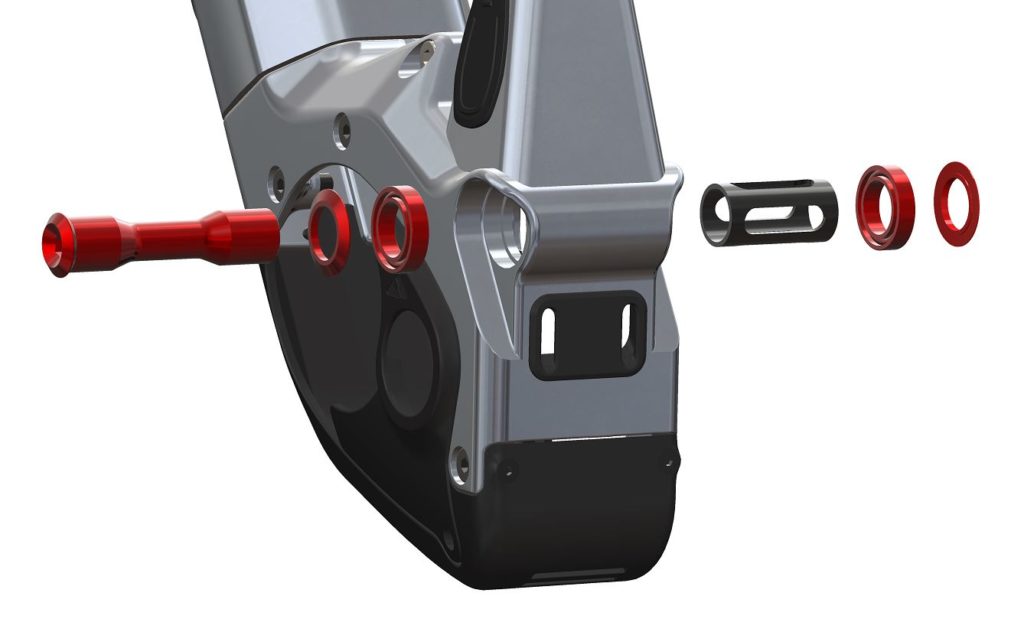

Articulation triangle avant - Bases arrières
Références | Désignations | Quantités |
|---|---|---|
C1357799 | AXE M20X1.5P | 1 |
ROULEMENT 6804 / 32X20X7MM | 2 | |
ENTRETOISE 20X3MM | 2 |

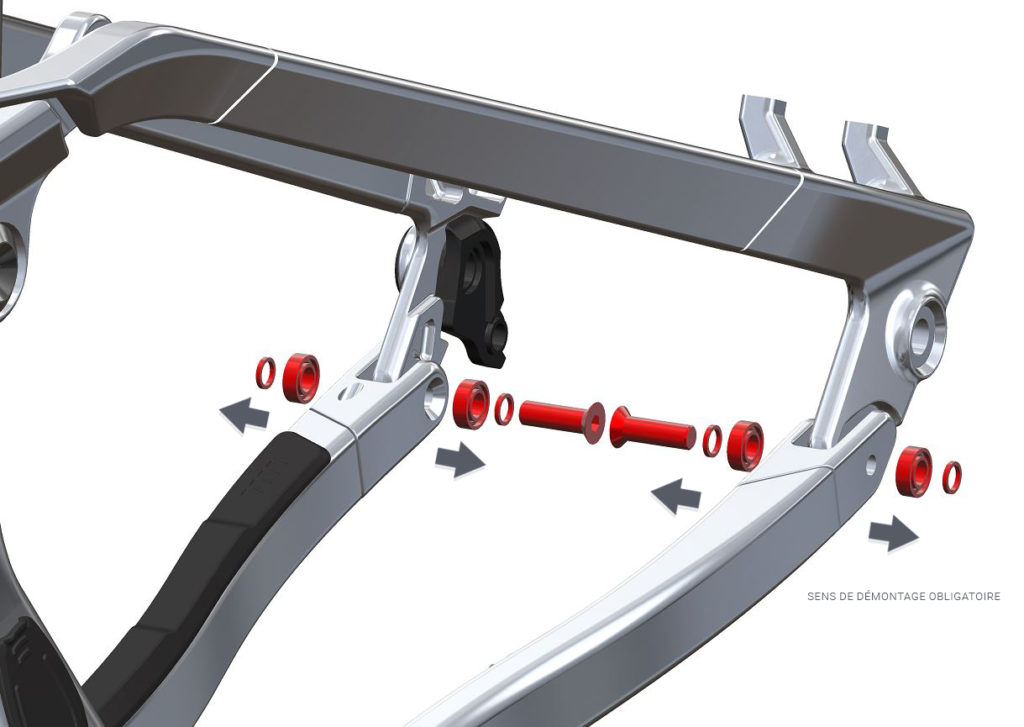

Articulation haubans - Bases arrières
Références | Désignations | Quantités |
|---|---|---|
C1357796 | AXE M8X1.25P | 2 |
ROULEMENT 688A / 16X8X5MM | 4 | |
ENTRETOISE 8X1.5MM | 4 |

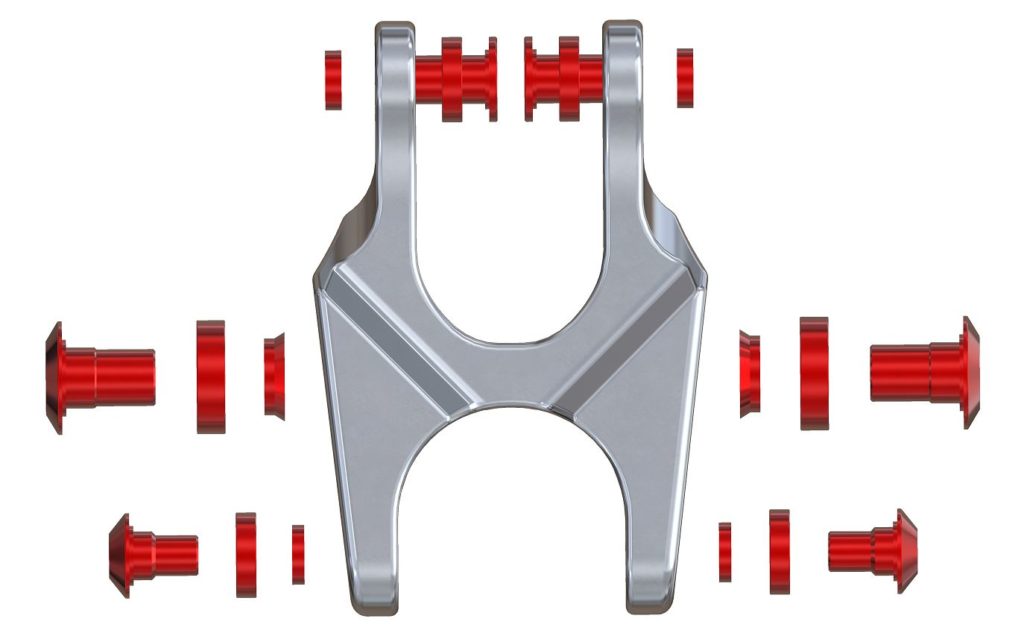

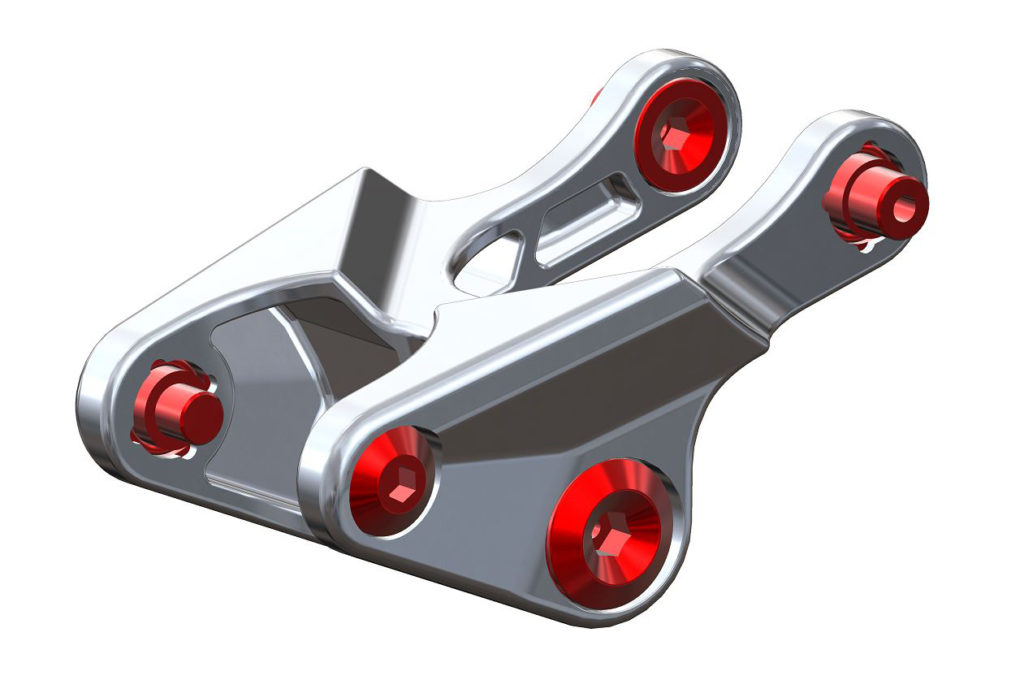

Articulations biellette
Références | Désignations | Quantités |
|---|---|---|
C1357795 | AXE M10X1.0P | 2 |
AXE M12X1.5P | 2 | |
AXE M14X1.5P | 2 | |
ROULEMENT 6902 / 28X15X7MM | 2 | |
ROULEMENT 6801 / 21X12X5MM | 4 | |
ENTRETOISE 15X5MM | 2 | |
ENTRETOISE 12X4MM | 2 | |
ENTRETOISE 10X3MM | 2 |

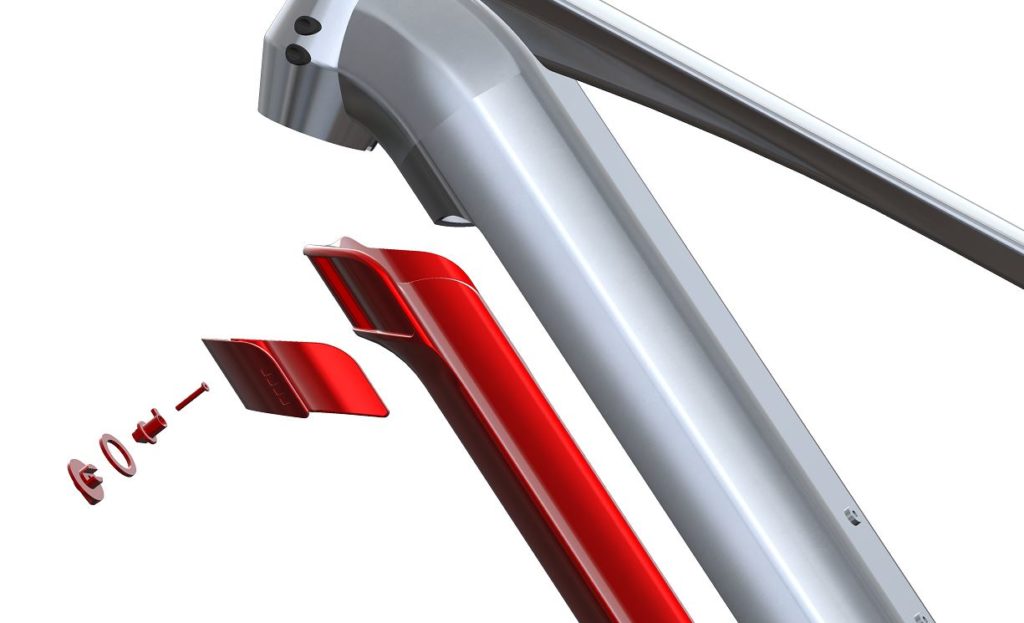

Capot batterie
Références | Désignations | Quantités |
|---|---|---|
C1357801 | CAPOT BATTERIE | 1 |
PATIN DE PROTECTION | 2 | |
MOLETTE | 1 | |
PIVOT | 1 | |
RONDELLE RESSORT SSB-0102 / 26×18,22X2,54MM | 1 | |
VIS M3X0,5P | 1 |

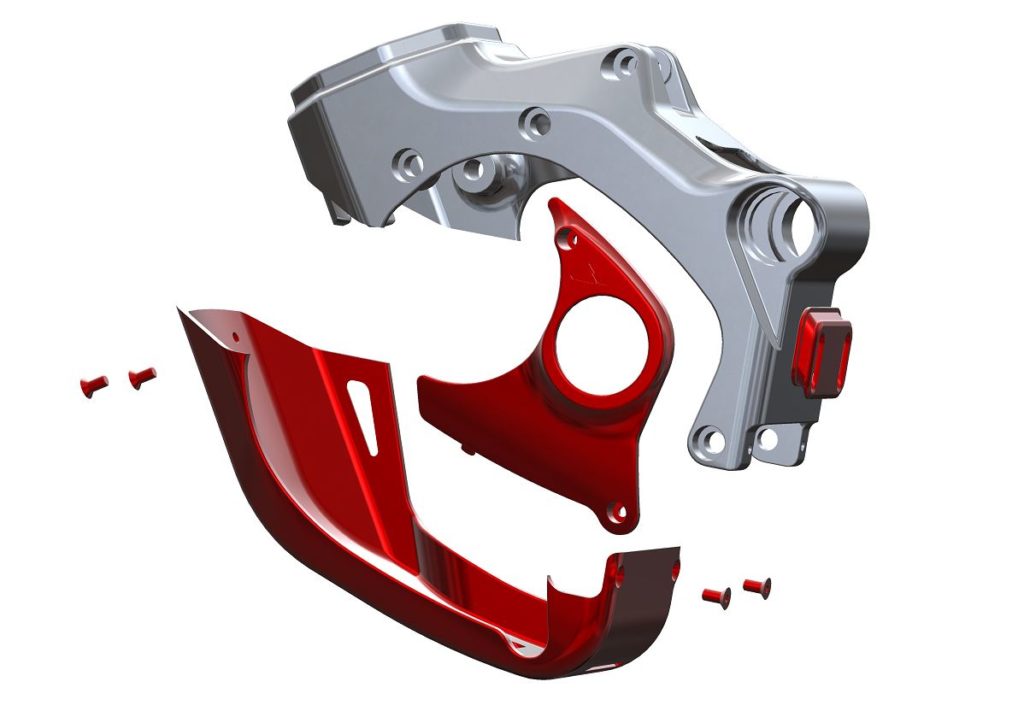

Capots moteur
Références | Désignations | Quantités |
|---|---|---|
C1357802 | SABOT MOTEUR | 1 |
CAPOT LATERAL | 1 | |
PASSE GAINES | 1 | |
VIS M5X0,8P | 4 |

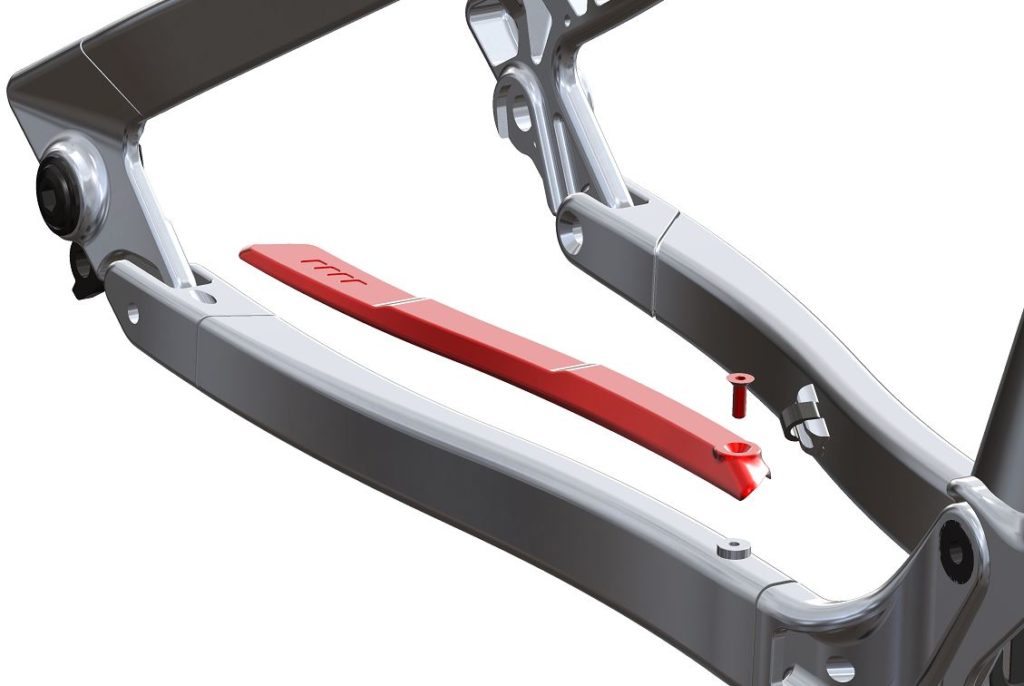

Protection de base arrière
Références | Désignations | Quantités |
|---|---|---|
C3407460 | PROTECTION DE BASE ARRIERE / 3M | 1 |
VIS M4X0.7P | 1 |

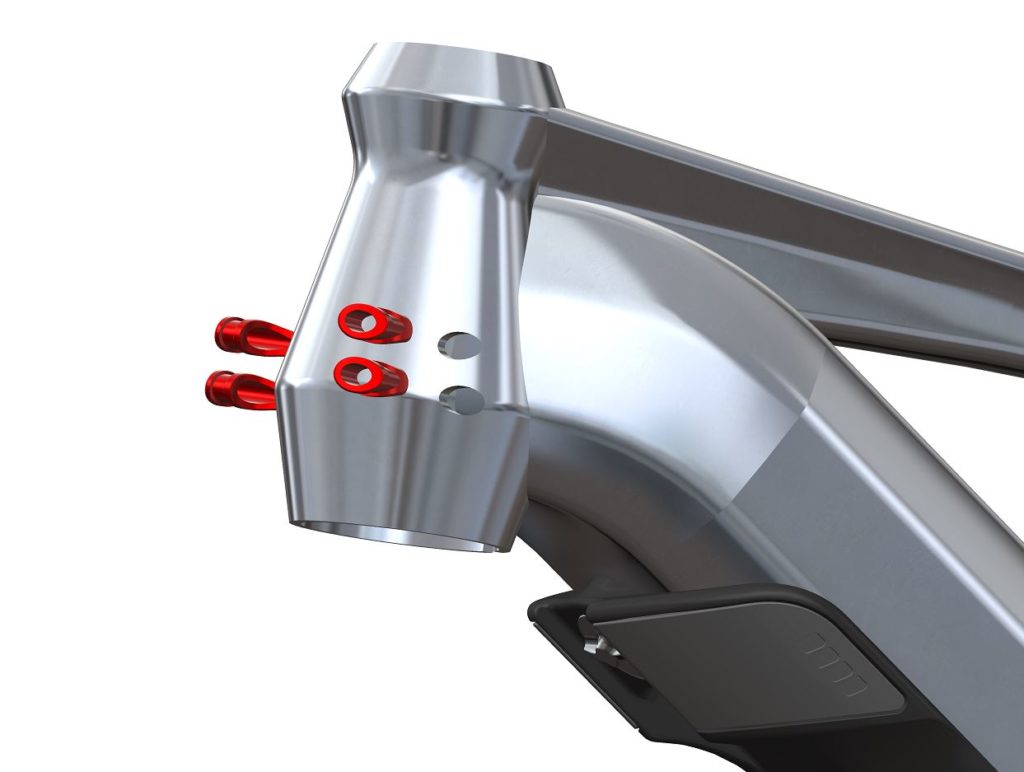

Passe gaine douille de direction
Références | Désignations | Quantités |
|---|---|---|
C1357660 | PASSE GAINE DOUILLE DE DIRECTION | 4 |
