Nous vous recommandons de confier les interventions techniques de votre vélo à votre revendeur SUNN.
L’opération de remplacement des roulements nécessite une bonne maitrise ainsi qu’un outillage spécifique et adapté. La garantie du cadre ne pourra pas s’appliquer si un montage non-conforme des articulations est constaté.
Références | Désignations |
|---|---|
Amortisseur | TRUNION 205X60mm / SANS BUSELURE / COMPATIBLE AIR-PIGGY BACK / DEBATTEMENT 160mm |
Patte de dérailleur | SRAM UDH |
Axe de roue arrière | M12x1.0Px188mm / MOYEU 148x12mm |
Jeu de direction | ZS56 – ZS56 |
Tige de selle | 31.6MM / COLLIER 34.9MM |
Disque | 180MM / COMPATIBLE 200MM |
Pneu | 29X2.50 MAX |

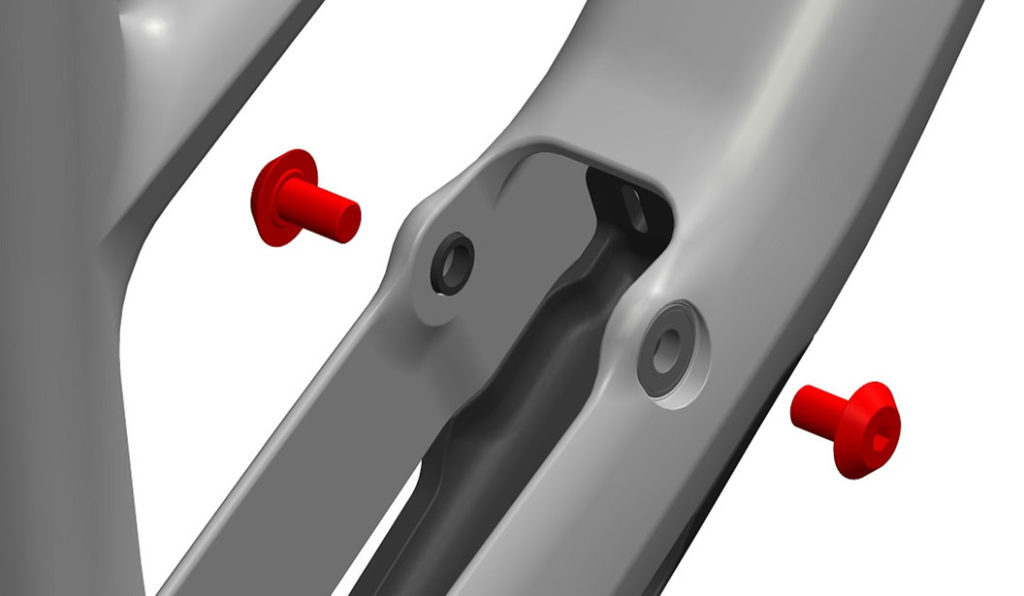

Vis Trunion
Références | Désignations | Quantités |
|---|---|---|
C1352198 | VIS TRUNION M10x1.0 L=24.5mm | 2 |

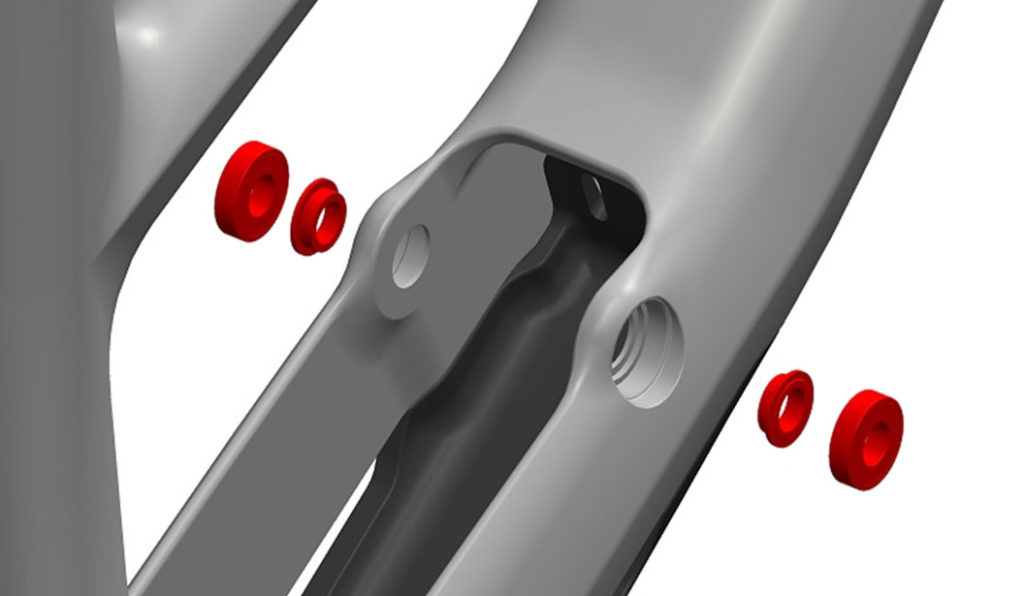

Liaison Trunion
Références | Désignations | Quantités |
|---|---|---|
C1357941 | ROULEMENT ENDURO BEARINGS 6900 LLU MAX Ø22xØ10x6mm | 2 |
ENTRETOISE Ø18xØ10.2x5mm | 2 |

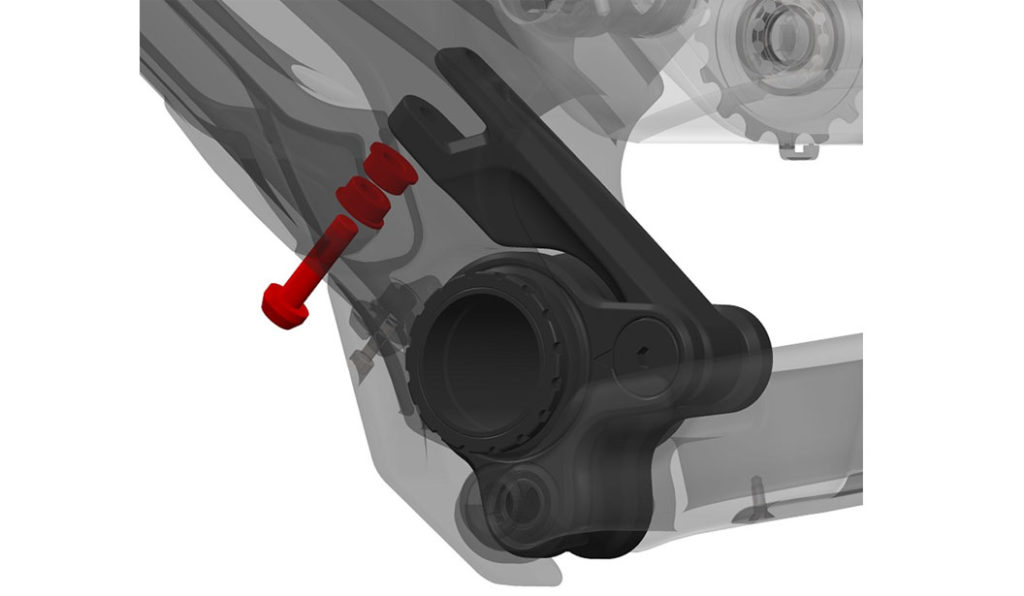

Vis et entretoises amortisseur sur rallonge
Références | Désignations | Quantités |
|---|---|---|
C1357943 | VIS AMORTISSEUR M8x1.25px31mm | 1 |
ENTRETOISE Ø15xØ8x7mm | 2 |

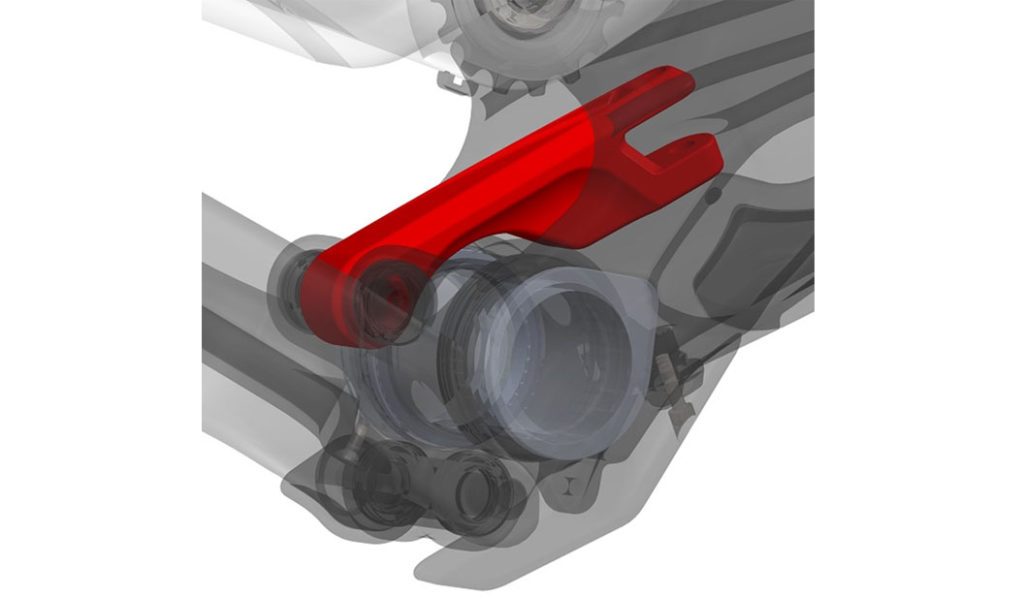

Rallonge amortisseur
Références | Désignations | Quantités |
|---|---|---|
C1357946 | RALLONGE AMORTISSEUR ALU 115mm | 1 |

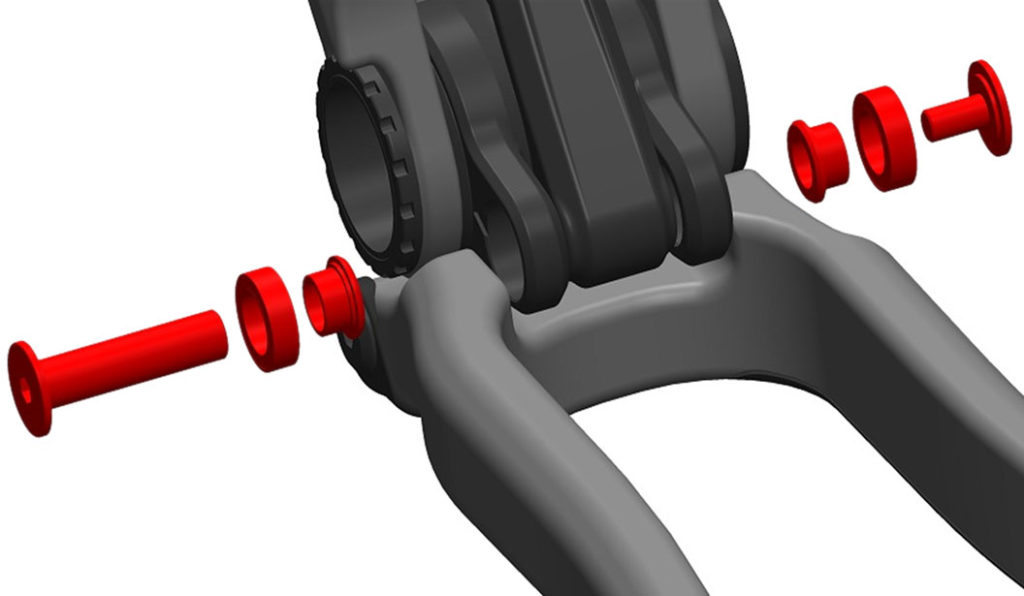

Articulation biellette - Rallonge amortisseur
Références | Désignations | Quantités |
|---|---|---|
C1357947 | AXE Ø23xØ12×51.5mm | 1 |
VIS M8x1.25px18mm | 1 | |
ENTRETOISE Ø15xØ12×9.5mm | 2 | |
ROULEMENT ENDURO BEARINGS 3802 LLU MAX Ø24xØ15x7mm | 2 |

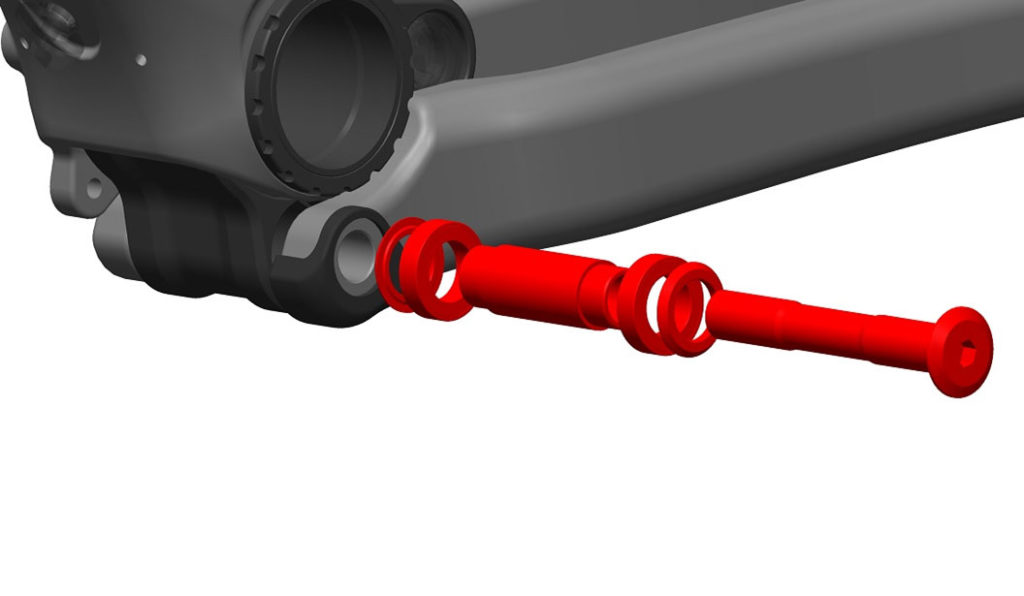

Articulation biellette - Bases
Références | Désignations | Quantités |
|---|---|---|
C1357950 | AXE M12x1.5px97.5mm | 1 |
ENTRETOISE INTERNE Ø15xØ12x58mm | 1 | |
ENTRETOISE Ø23xØ15.2x3mm | 2 | |
ROULEMENT ENDURO BEARINGS 3802 LLU MAX Ø24xØ15x7mm | 2 |

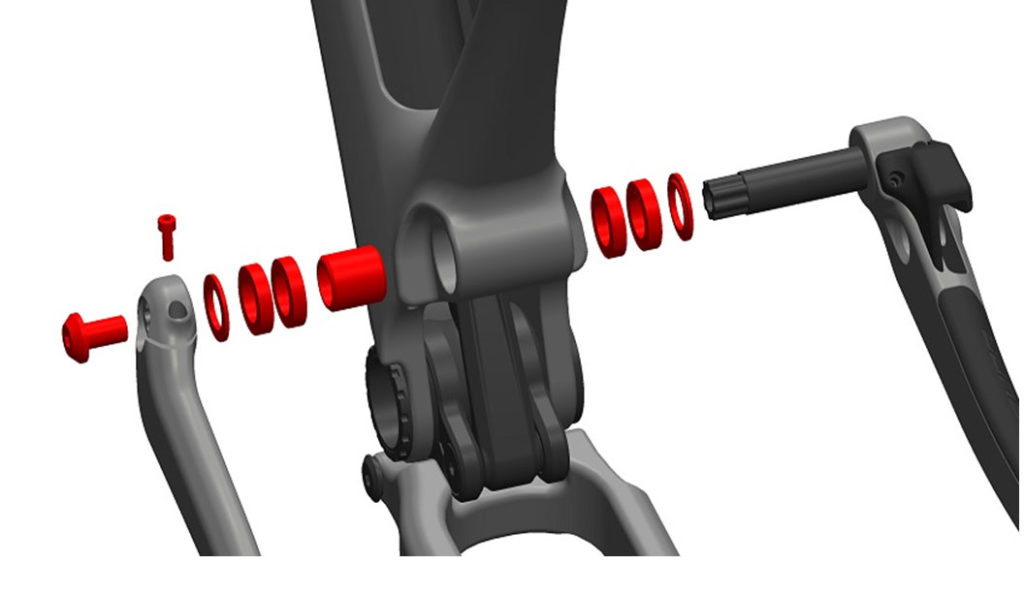

Articulation triangle avant - Haubans
Références | Désignations | Quantités |
|---|---|---|
C1357956 | ROULEMENT ENDURO BEARINGS 6804 LLU MAX Ø32xØ20x7mm | 4 |
ENTRETOISE INTERNE Ø32xØ20×27.25mm | 1 | |
ENTRETOISE Ø31xØ20.1x3mm | 2 | |
VIS M12x1.25px22mm | 1 | |
VIS M5x0.8px16mm | 1 |

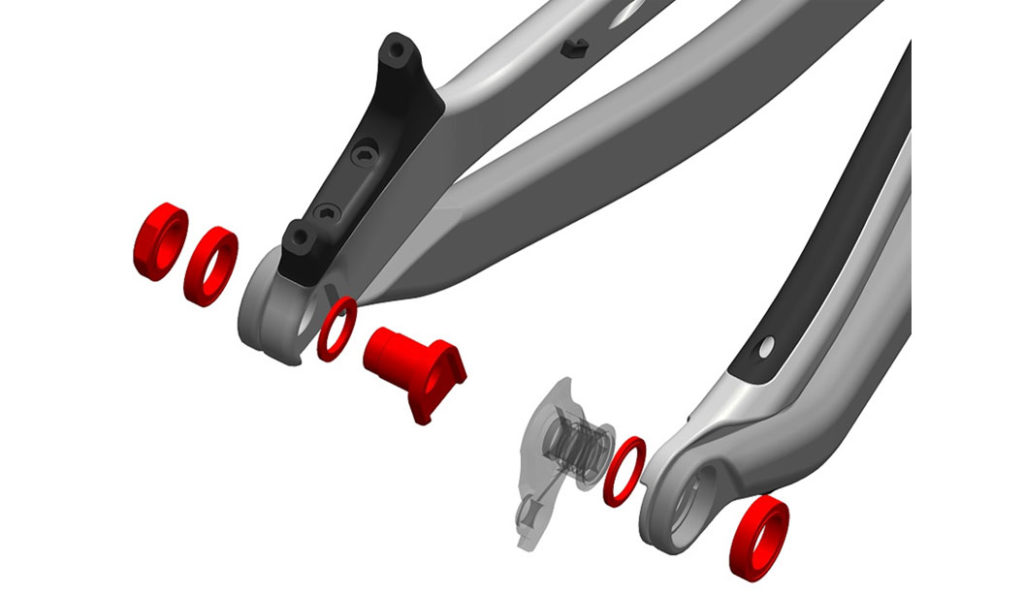

Articulation haubans - Bases arrières
Références | Désignations | Quantités |
|---|---|---|
C1357952 | AXE M16x1.5px23mm | 1 |
ECROU M16x1.5px9mm – 24mm | 1 | |
ROULEMENT ENDURO BEARINGS MR 20307 LLU MAX Ø30xØ20x7mm | 1 | |
ENTRETOISE Ø24xØ17×2.5mm | 1 | |
ROULEMENT ENDURO BEARINGS MR 17286 LLU MAX Ø28xØ17x6mm | 1 | |
ENTRETOISE Ø26xØ20×2.5mm | 1 |

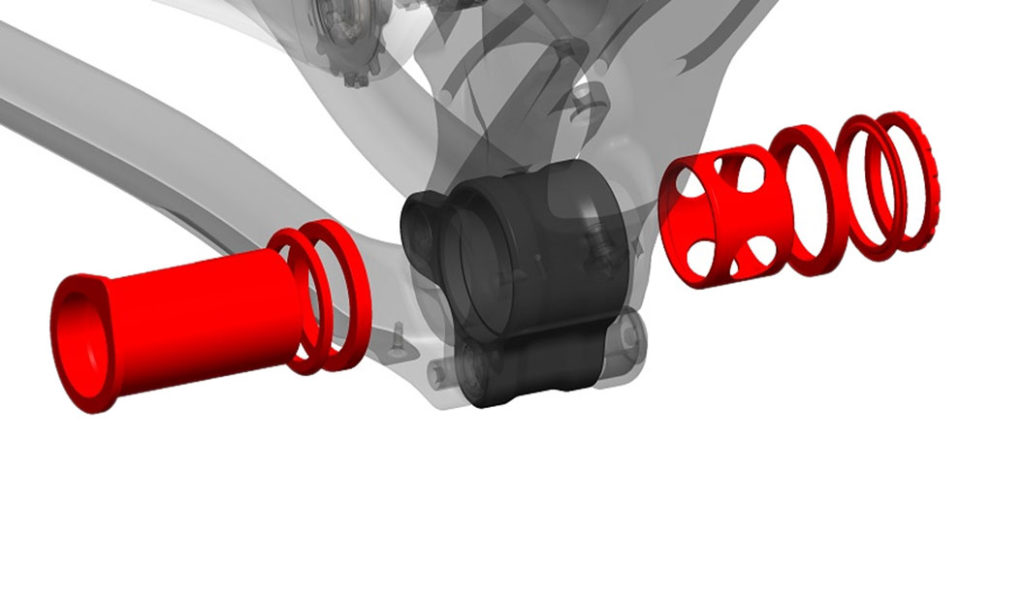

Articulation triangle avant - Biellette
Références | Désignations | Quantités |
|---|---|---|
C1357949 | AXE BOITIER PRESS-FIT Ø45xØ41x92mm | 1 |
ECROU BOITIER M45x1.0pX4.9mm – OUTIL SHIMANO TL-FC39 | 1 | |
ROULEMENT ENDURO BEARINGS 6809 LLU CN Ø58xØ45x7mm | 2 | |
ENTRETOISE INTERNE Ø51xØ45,1x37mm | 1 | |
ENTRETOISE Ø57xØ45.1x4mm | 2 |

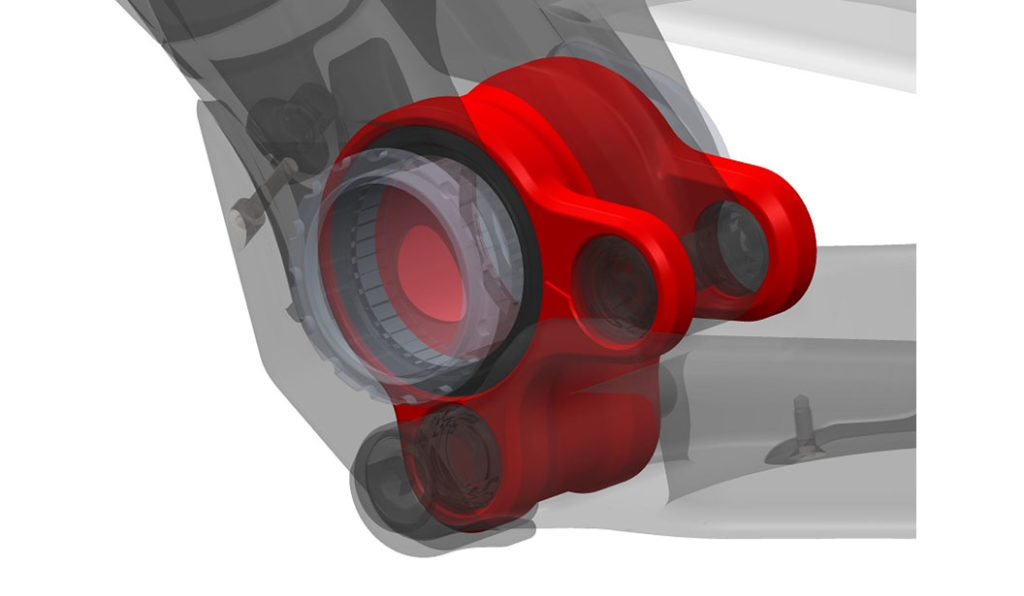

Biellette
Références | Désignations | Quantités |
|---|---|---|
C1357948 | BIELLETTE | 1 |

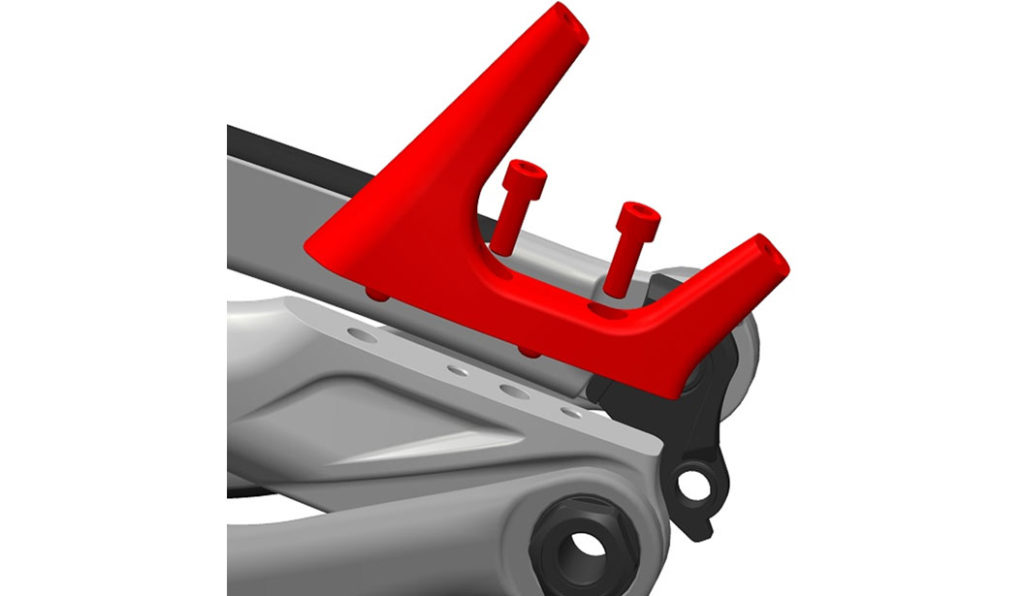

Support frein arrière PM
Références | Désignations | Quantités |
|---|---|---|
C1357953 | SUPPORT FREIN ARRIERE POST-MOUNT 180mm | 1 |
VIS M6x16mm | 2 |

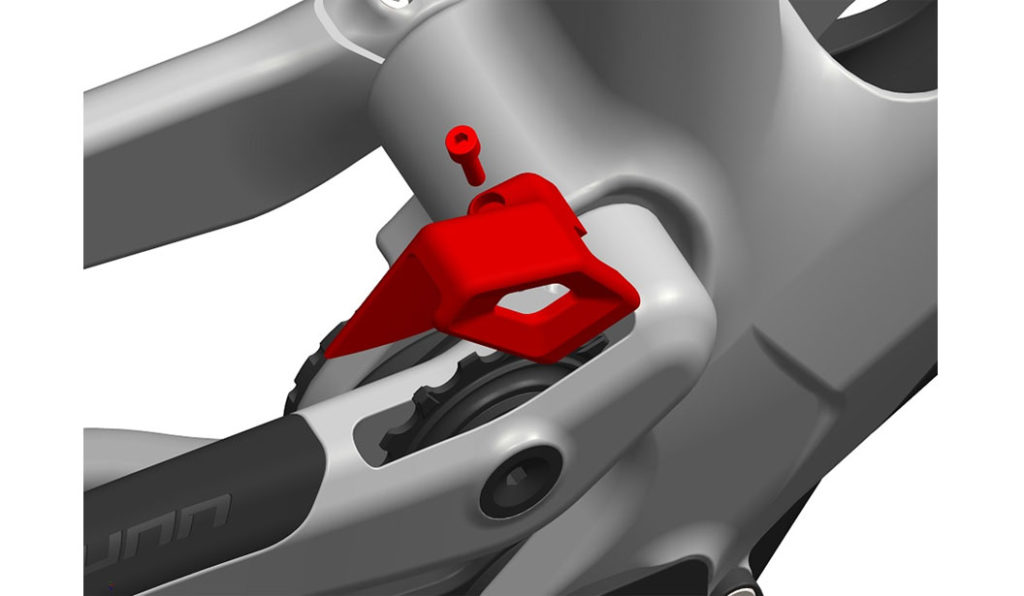

Guide-chaîne
Références | Désignations | Quantités |
|---|---|---|
C1357954 | GUIDE-CHAINE haut | 1 |
VIS M4x0.7px10mm | 1 |
Pignon renvoi de chaîne
Références | Désignations | Quantités |
|---|---|---|
C1357955 | PIGNON 16 dents | 1 |
ROULEMENT ENDURO BEARINGS 6903 LLU MAX Ø30xØ17x7mm | 1 | |
AXE ALU Ø13.8xM14x1.5px24mm | 1 | |
VIS ALU Ø16.8xM14x1.5px12.5mm | 1 | |
ENTRETOISE Ø34xØ14x5mm | 2 |

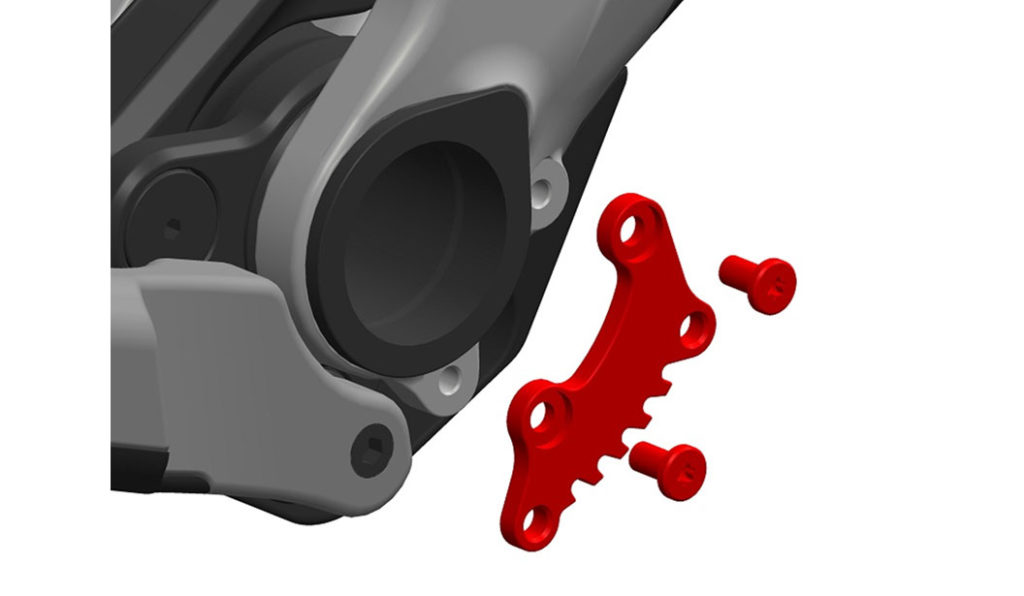

Support bash guard
Références | Désignations | Quantités |
|---|---|---|
C1357945 | PLAQUE SUPPORT BASH GUARD E*13 | 1 |
VIS TORX M6x1.0px12mm T25 | 2 |

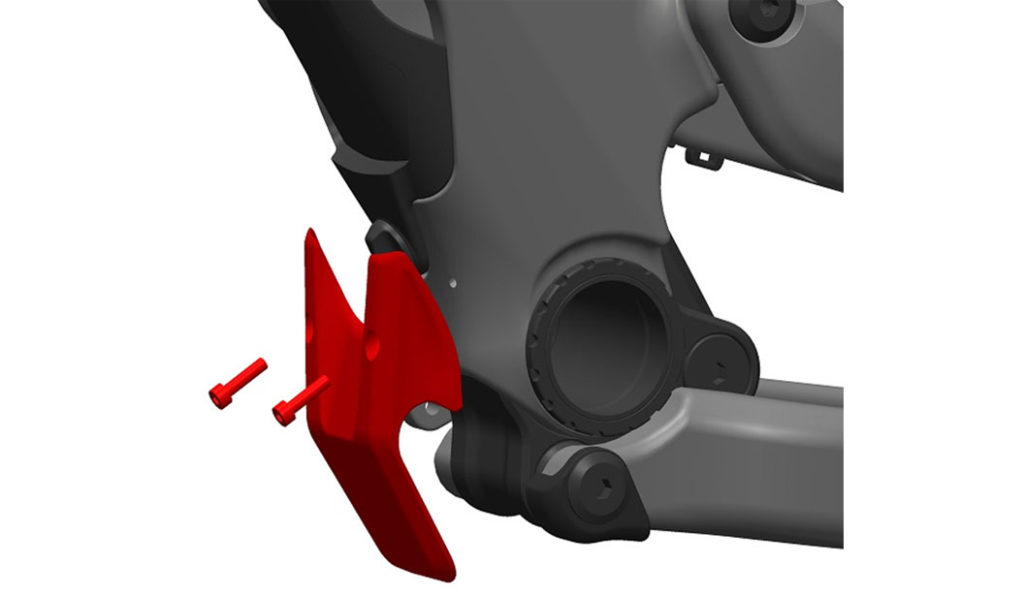

Bavette de protection
Références | Désignations | Quantités |
|---|---|---|
C1357944 | BAVETTE DE PROTECTION | 1 |
VIS M4x0.7px14mm | 2 |

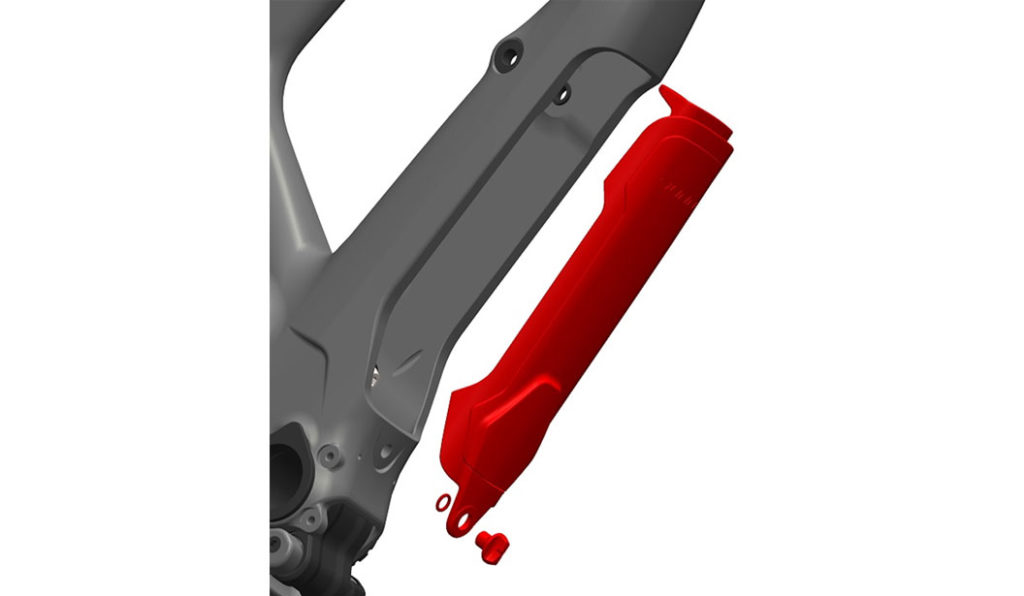

Capot bas tube diagonal
Références | Désignations | Quantités |
|---|---|---|
C1357942 | CAPOT TUBE DIAGONAL | 1 |
VIS ALU M10x1.5px12mm | 1 | |
JOINT TORIQUE Ø12xØ2mm | 1 |

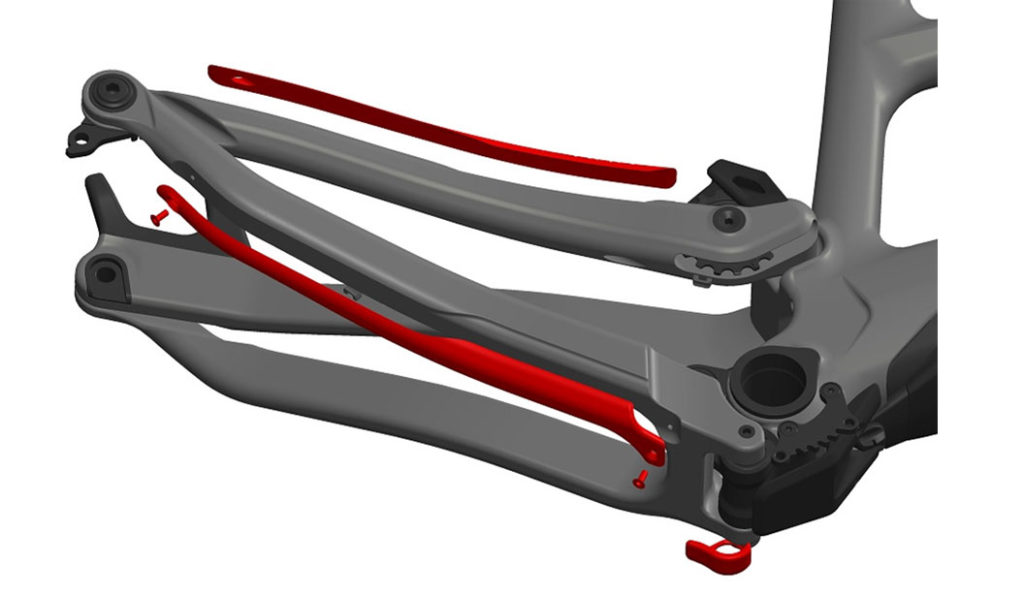

Protections bases et haubans
Références | Désignations | Quantités |
|---|---|---|
C1357951 | PROTECTION HAUBAN DROIT | 1 |
PROTECTION BASE DROITE | 1 | |
VIS M4x0.7px9mm | 2 | |
PROTECTION EXTREMITE BASE GAUCHE | 1 |
Roulements Enduro Bearings
Références | Désignations | Quantités |
|---|---|---|
6809 LLU CN Ø58xØ45x7mm | 2 | |
6804 LLU MAX Ø32xØ20x7mm | 4 | |
3802 LLU MAX Ø24xØ15x7mm | 4 | |
MR 20307 LLU MAX Ø30xØ20x7mm | 1 | |
MR 17286 LLU MAX Ø28xØ17x6mm | 1 | |
6900 LLU MAX Ø22xØ10x6mm | 2 | |
6903 LLU MAX Ø30xØ17x7mm | 1 |
