Nous vous recommandons de confier les interventions techniques de votre vélo à votre revendeur SUNN.
L’opération de remplacement des roulements nécessite une bonne maitrise ainsi qu’un outillage spécifique et adapté. La garantie du cadre ne pourra pas s’appliquer si un montage non-conforme des articulations est constaté.
Références | Désignations |
|---|---|
Moteur | BOSCH Performance Line CX |
Batterie | BOSCH Powertube 800 Wh |
Amortisseur | METRIC 230X65mm / BUSELURES 8X20mm / COMPATIBLE AIR-RESSORT-PIGGY BACK / DEBATTEMENT 160mm |
Patte de dérailleur | SRAM UDH |
Axe de roue arrière | M12x1.0Px180mm / MOYEU 148x12mm |
Jeu de direction | ZS56 – ZS56 |
Tige de selle | 31.6MM / COLLIER 34.9MM |
Disque | 200MM |
Pneu | 27.5″x2.60 / 29″x2.40 MAX |

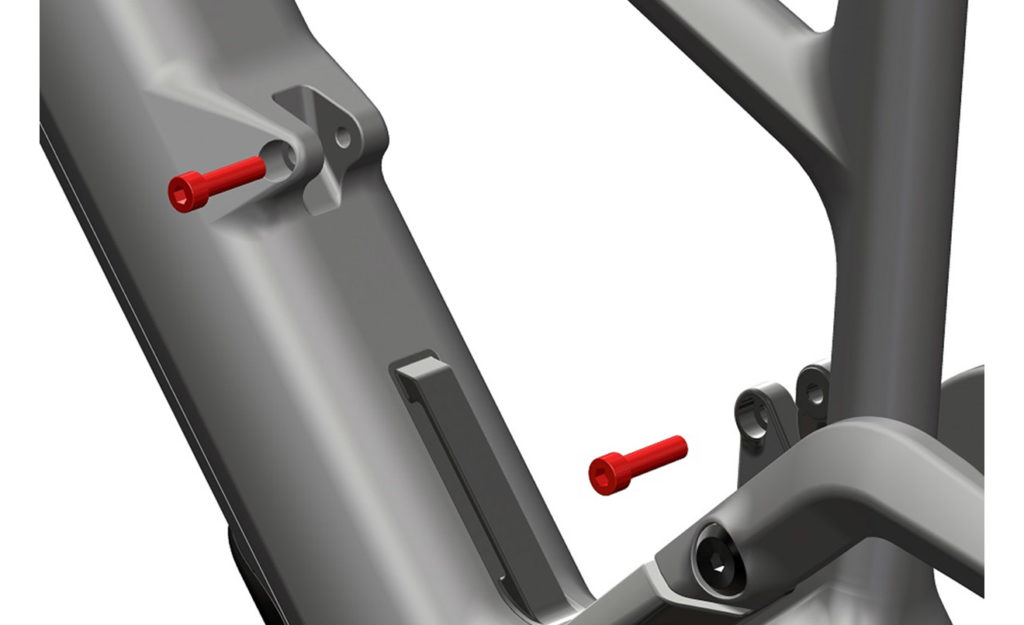

Fixations amortisseur
Références | Désignations | Quantités |
|---|---|---|
C1357873 | VIS M8x33x1.25p | 2 |

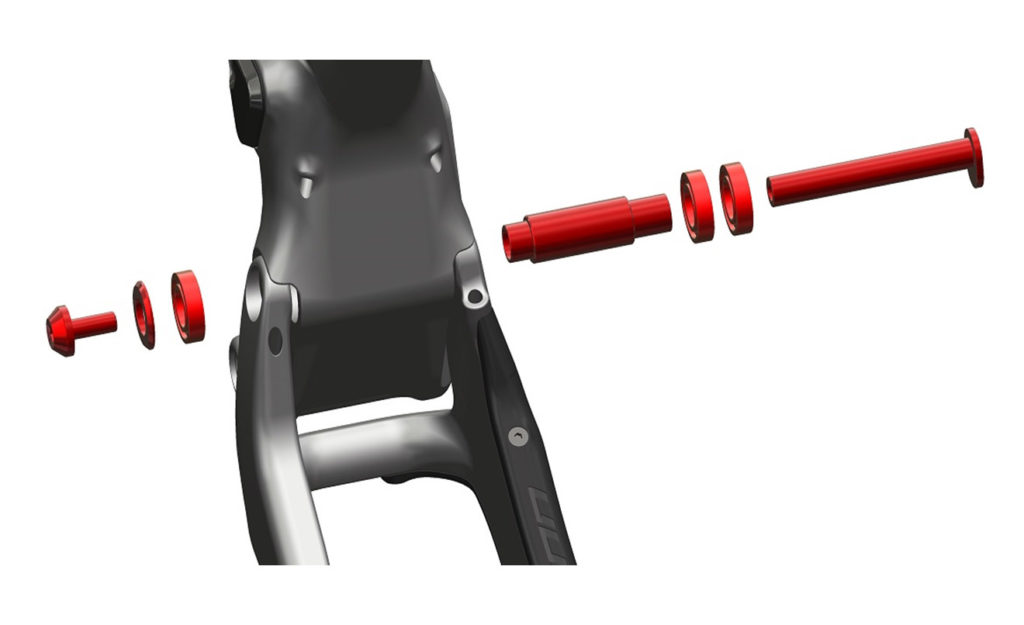

Articulation triangle avant - bases arrières
Références | Désignations | Quantités |
|---|---|---|
C1357872 | AXE 12x85mm | 1 |
ROULEMENT ENDURO-BEARINGS / 28x15x7mm | 3 | |
ENTRETOISE INTERNE 12x69mm | 1 | |
ENTRETOISE 15x3mm | 2 | |
VIS M8x1.25p | 1 |

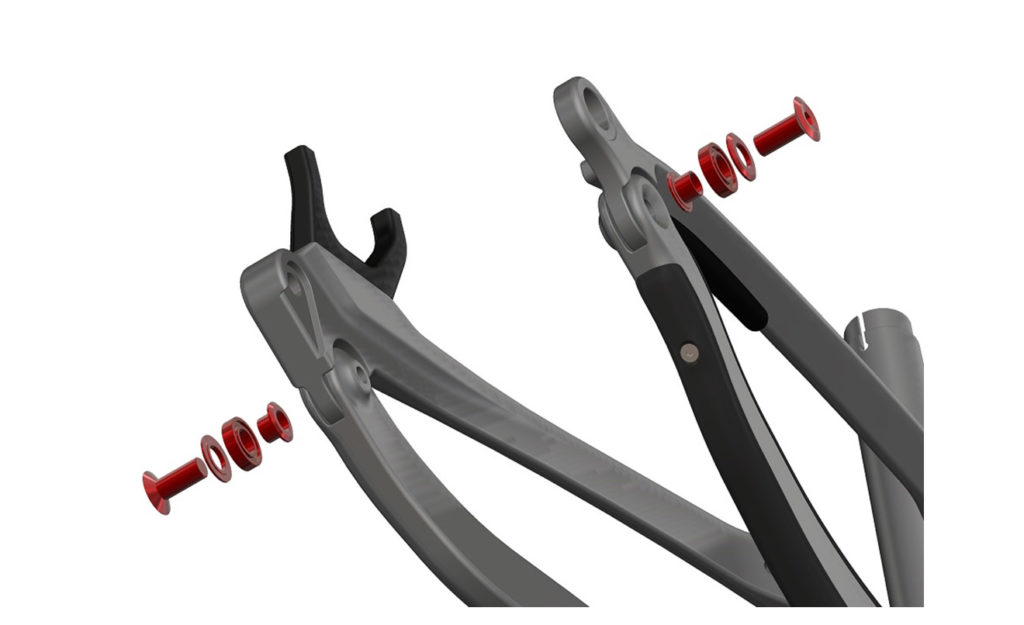

Articulation haubans - bases arrières
Références | Désignations | Quantités |
|---|---|---|
C1357871 | AXE M10x1.5p | 2 |
ENTRETOISE 12X10.5mm | 2 | |
ROULEMENT ENDURO-BEARINGS 6901 / 24x12x6mm | 2 | |
ENTRETOISE 12×1.5mm | 2 |

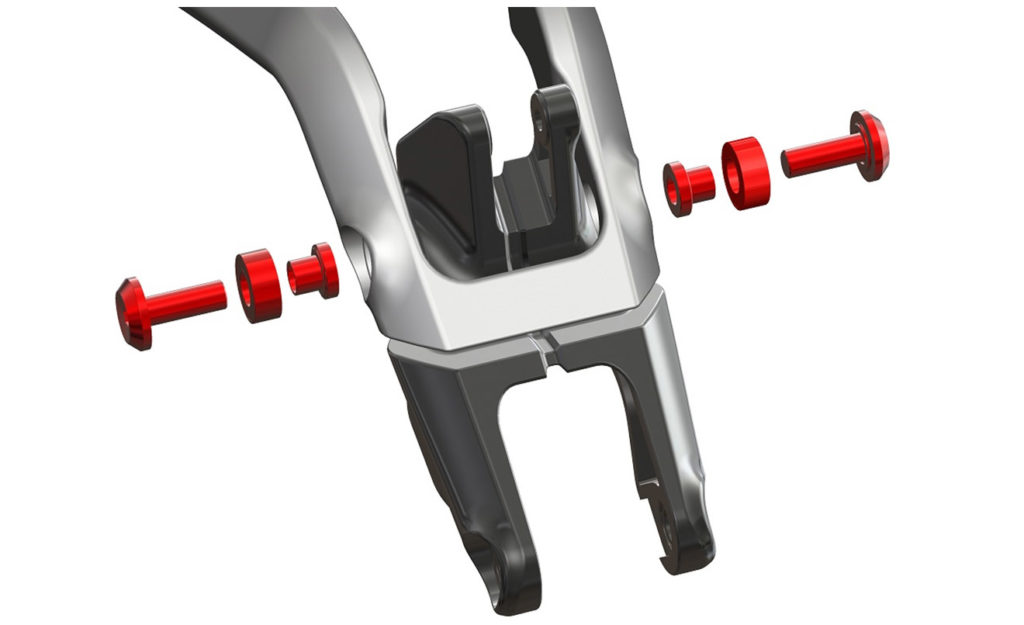

Articulation biellette-haubans
Références | Désignations | Quantités |
|---|---|---|
C1357875 | AXE M10X1.5p | 2 |
ROULEMENT ENDURO-BEARINGS / 24x12x10mm | 2 | |
ENTRETOISE 10X3MM | 2 |

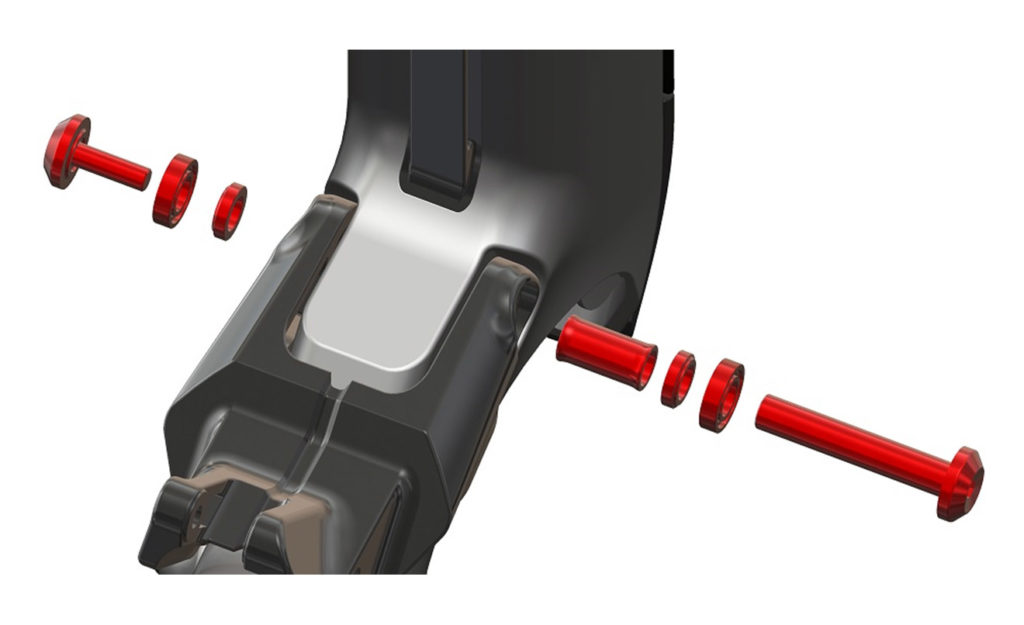

Articulation triangle avant - biellette
Références | Désignations | Quantités |
|---|---|---|
C1357876 | AXE 12×67.6mm | 1 |
ROULEMENT ENDURO-BEARINGS 6901 / 24x12x6mm | 2 | |
ENTRETOISE 12x5mm | 2 | |
ENTRETOISE INTERNE 12x30mm | 1 | |
VIS M8x1.25p | 1 |

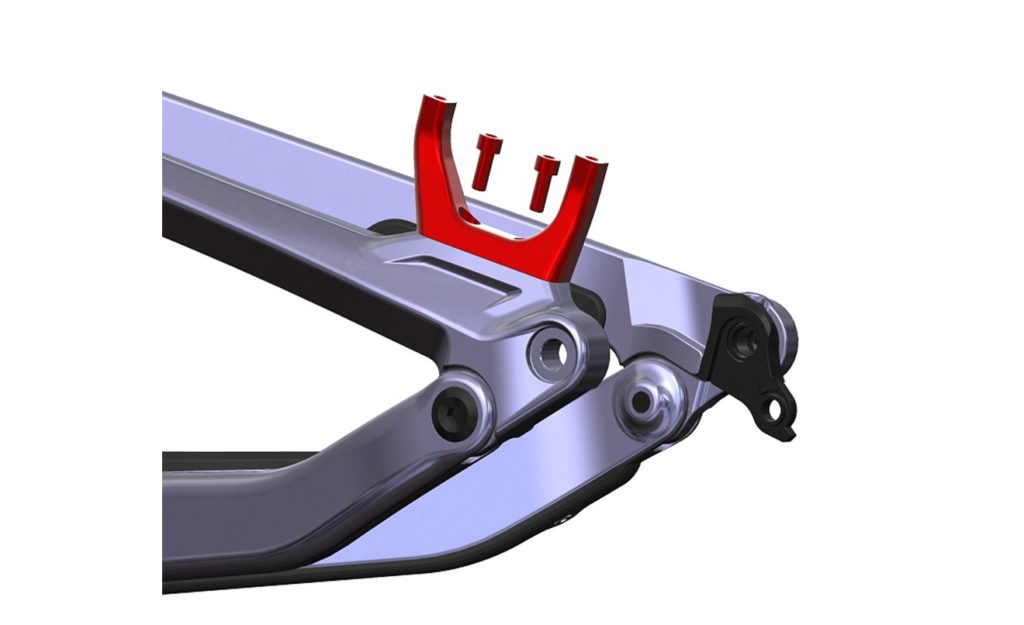

Support frein arrière PM
Références | Désignations | Quantités |
|---|---|---|
C1357869 | SUPPORT FREIN ARRIERE POST-MOUNT | 1 |
VIS M6x16mm | 2 |

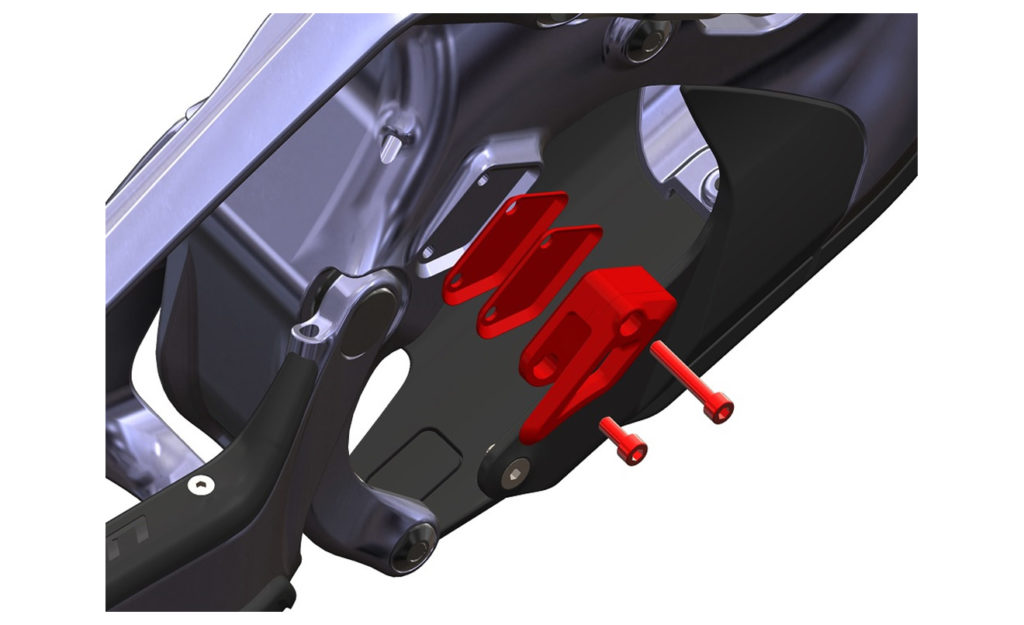

Guide-chaîne
Références | Désignations | Quantités |
|---|---|---|
C1357880 | PARTIE EXTERIEURE GUIDE-CHAINE | 1 |
PARTIE INTERIEURE GUIDE CHAINE | 1 | |
ENTRETOISE 1.5mm | 2 | |
VIS M5x30mm | 1 | |
VIS M5x12mm | 1 |

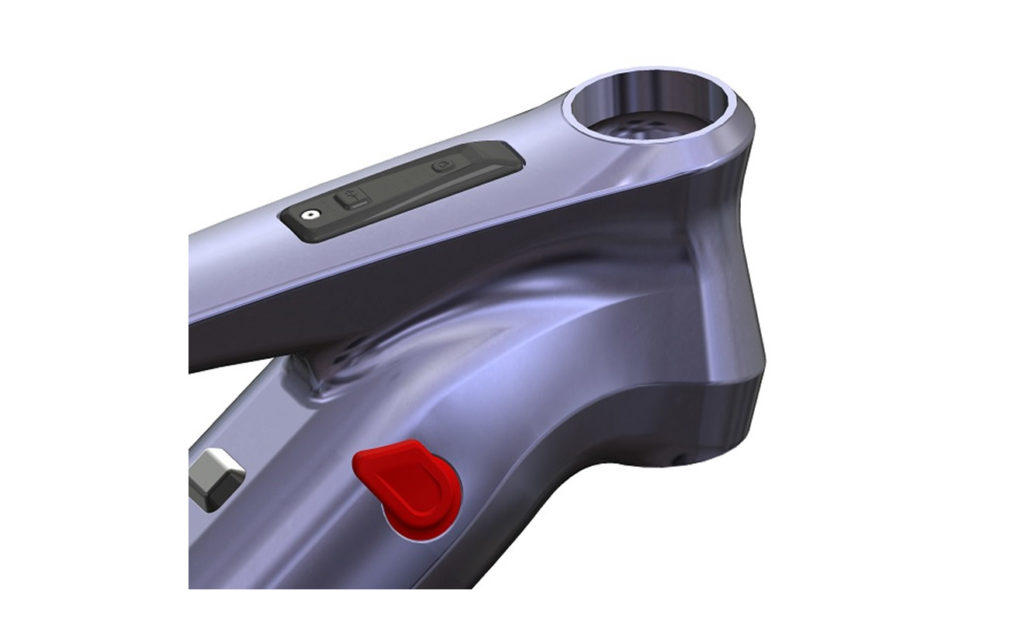

Bouchon tube diagonal
Références | Désignations | Quantités |
|---|---|---|
C1357885 | BOUCHON CAOUTCHOUC | 1 |

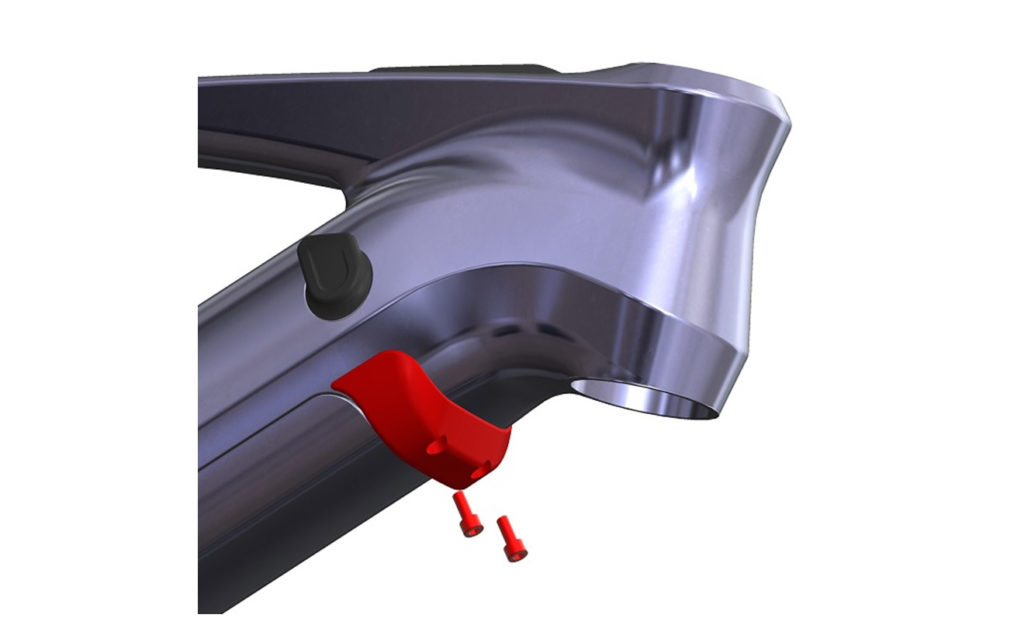

Tampon protection tube diagonal (taille S)
Références | Désignations | Quantités |
|---|---|---|
C1357884 | TAMPON CAOUTCHOUC TUBE DIAGONAL | 1 |
VIS M5x12mm | 2 |
